Beschreibung
Wickeldraht Spannvorrichtung spielt eine große Rolle bei der Aufrechthaltung von einer passenden Spannung während der Wicklung von Motorspulen, Transformatorspulen, Relaisspulen usw. Sie findet Anwendung vor allem bei automatischen Wickelmaschinen zur Herstellung von Motoren und Spulen, aber auch bei der Herstellung von Textilien.

Die Drahspannvorrichtung verwendet Drahtvorschub zur Kontrolle der Wicklung bei hoher Geschwindigkeit. Die Spannung kann durch Komputersteuerung oder manuell eingestellt werden.

Das Feedbacksystem der Drahtspannvorrichtung überwacht die Spannung und stellt die Drahtvorschubgeschwindigkeit ein, um eine bestimmte Spannung bei rascher Beschleunigung zu halten und plötzliche Veränderungen bei der Wicklung von unrunden Spulen zu verhindern.

Die Wickeldraht Spannvorrichtung verwendet den Servomotor als den Stellantrieb der aktiven Drahtvorschub. Sie hat eine schnelle Reaktion und eine hohe Präzision. Die maximale Geschwindigkeit der Drahtvorschub beträgt 20m/s. Deswegen ist das Produkt für die Fertigung von Motoren und Spulen geeignet, die hohe Forderungen an der Wicklung stellt.

Das Produkt hat eine Vielzahl von einstellbaren Spannungswerten. Die Effizienz und Wirtschaftlichkeit werden optimiert und die Spannung wird präzis kontrolliert.

Qianhe bietet auch Wickeldraht Spannvorrichtung mit einer Anzeigefunktion, die den Spannungswert in Echtzeit zeigt und die Überwachung einfacher macht.

Eigenschaften

(1) Konstante Spannung

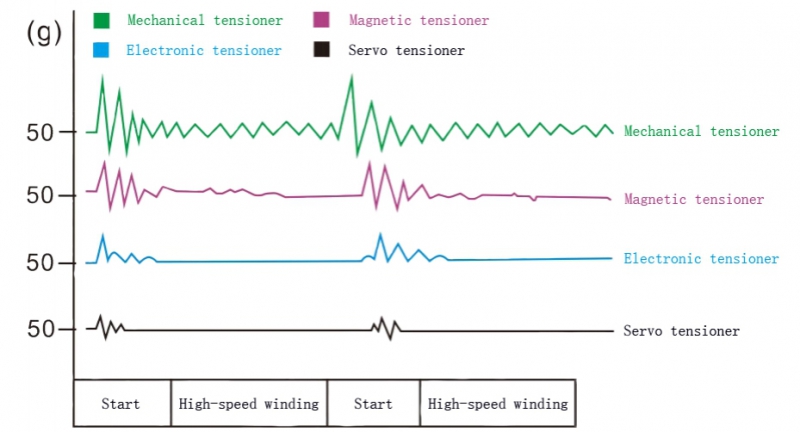

Im Vergleich zu den traditionellen mechanischen und eletronischen Drahtspannvorrichtungen hat Wickeldraht Spannvorrichtung mit DC-Servomotor eine konstante Spannung trotz möglicher Veränderung der Geschwindigkeit von der Wicklung. Das bedeutet:
1. Die endgültigen Spulen sind ordentlich und gleich verteilt.
2. Die Spulen haben einen gleichen Widerstandswert.
3. Die Verformung des Kunststoffrahmens kann verhindert werden.

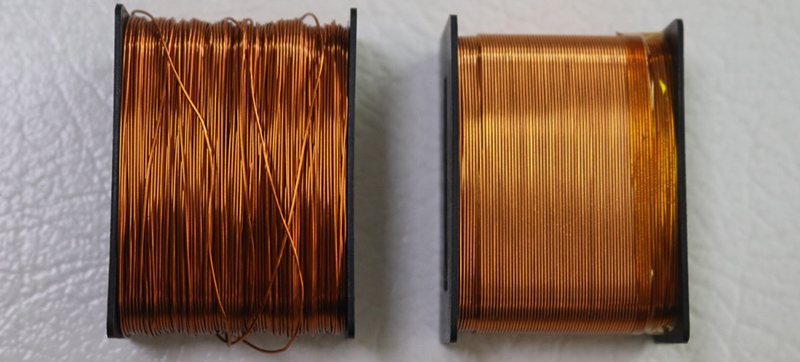

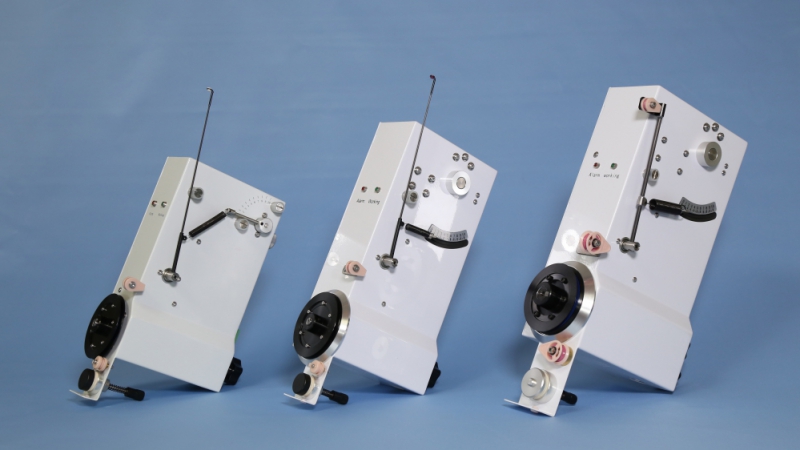

Links: mechanische Drahtspannvorrichtung Rechts: Wickeldraht Spannvorrichtung mit DC-Servomotor

(2) Präzise Messung
Diese Drahtspannvorrichtung mit DC-Servomotor hat einen Spannungssensor, der das Drehmoment des Servomotors automatisch messen und einen präzisen Spannungswert berechnen kann.

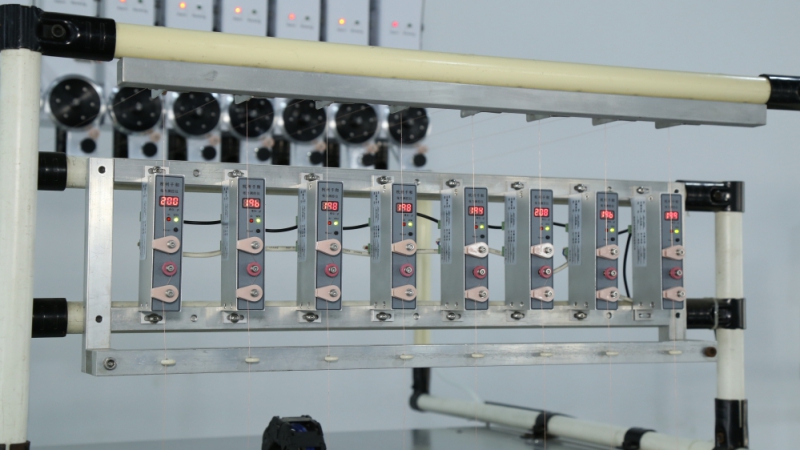

Gleichzeitig kann der Spannungswert auf dem LED-Bildschirm gezeigt werden, damit die Arbeiter die Spannung einfach und direkt überwachen können.

(3) Schnelle Reaktion
Die Spannvorrichtung und die Drahrwickelmaschine funktionieren zusammen. Der Vorteil der Wickeldraht Spannvorrichtung mit DC-Servomotor besteht darin, dass sie eine schnelle Reaktion bei der Beschleunigung und Geschwindigkeitsreduktion hat, damit die Spannung konstant bleibt.

(4) Hohe Drahtvorschubgeschwindigkeit
Die maximale Drahtvorschubgeschwindigkeit erreicht bis zu 20m/s. Die Beschleunigung von Null bis zur maximalen Geschwindigkeit braucht nur 0,2 Sekunde. Deshalb kann das Produkt hohen Anforderungen der Kunden gerecht werden und die Produktivität optimieren.

Dabei ist ein Anschluß an Luft erforderlich.

(5) Zweistufige Kontrolle der Spannung
Eine Drahtspannvorrichtung mit einstufiger Kontrolle der Spannung kann Ihre speziellen Bedürfnisse nicht befriedigen.

Die Arbeiter können zwei Spannungswerte im Voraus durch Programmierung einstellen, dann hat die Drahtspannvorrichtung automatisch zweistufige Kontrolle der Spannung.

Dabei ist ein Anschluß an Luft erforderlich.

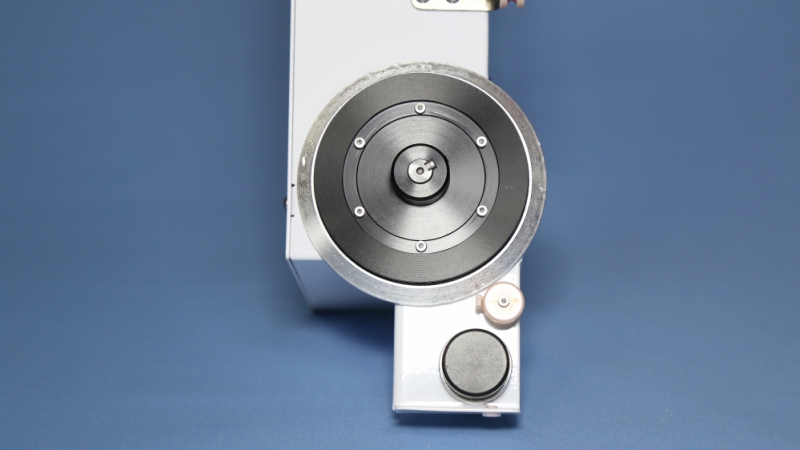

(6) DC-Servomotor
Die Wickeldraht Spannvorrichtung verwendet den DC-Servomotor als den Stellantrieb. Im Vergleich zu den traditionellen Schrittmotoren und Hysteresemotoren ist DC-Servomotor leiser.

Darüber hinaus hat der DC-Servomotor ein starkes Drehmoment und eine breite Spannung auch bei hoher Geschwindigkeit und ist weit verwendbar.

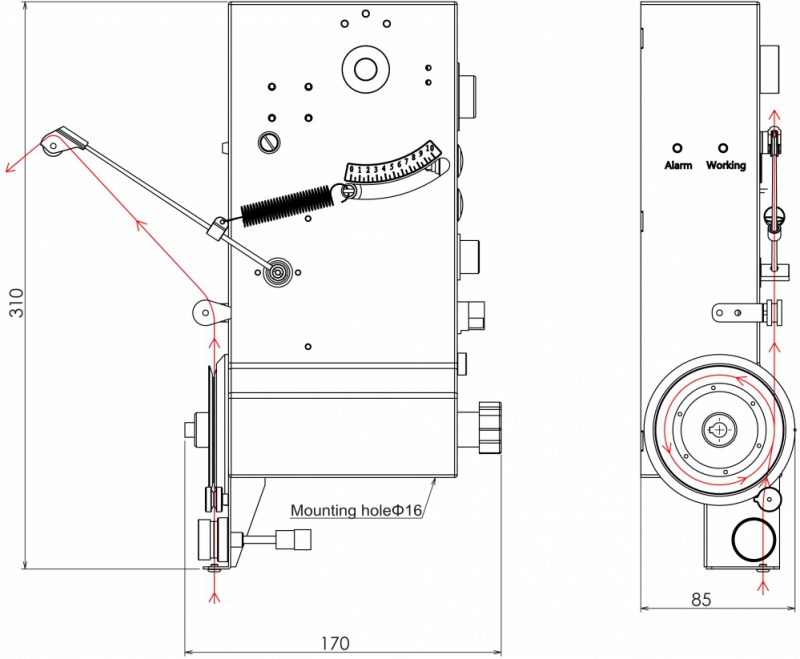

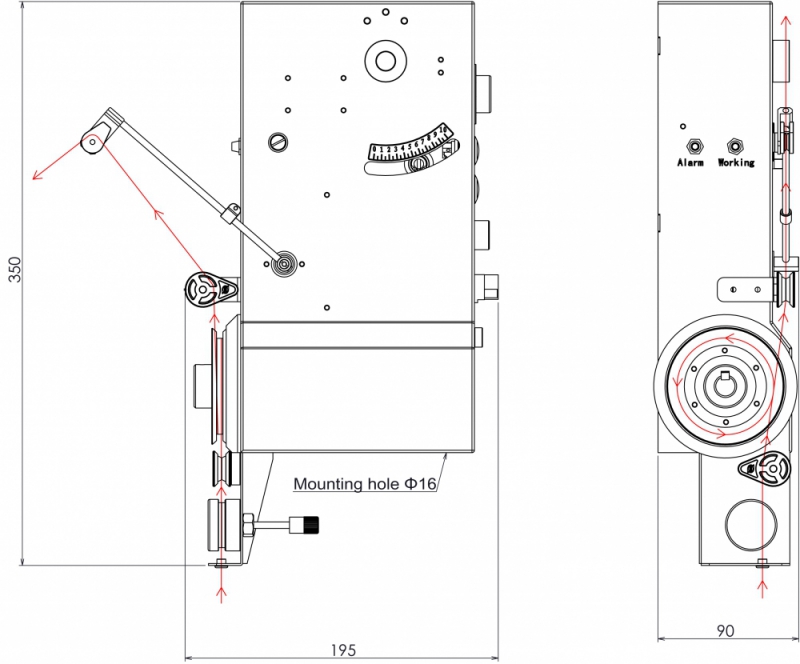

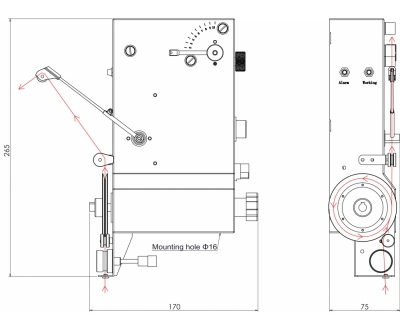

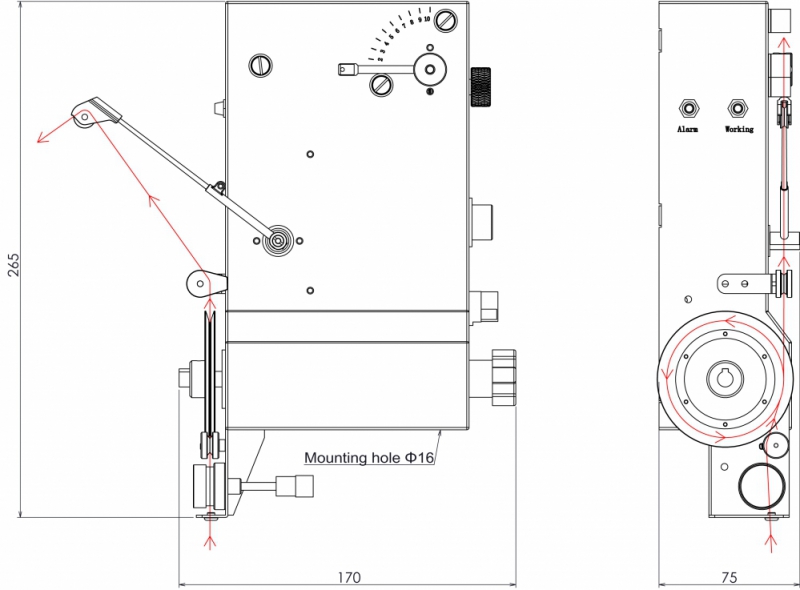

Parameter

Das neue Produkt wird entworfen und verbessert auf Basis der vorhandenen Modelle. Wir kombinieren den Spannungsensor mit der Drahtspannvorrichtung. Der Spannungswert wird auf dem LED-Bildschirm gezeigt, was die Überwachung und Kontrolle des Gerätes einfacher macht.
