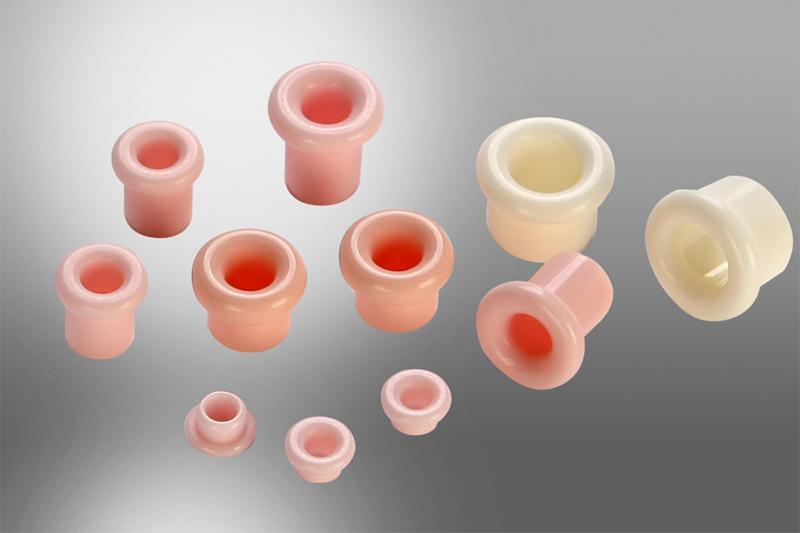

Ceramic Eyelet Wire Guide
Beschreibung
Die Keramikösen für Drahtführung sind für vielfältige Wickelmaschinen und Textilmaschinen wie Drahtführer oder Seidenführungsteile geeignet. Durch die präzise Keramikbearbeitung und das ultrafeine Polieren erreicht die Rauheit der Oberfläche Ra0,2. Wegen der hohen Härte und der glatten Oberfläche wird der emaillierte Draht nicht leicht beschädigt, wenn das Produkt sanft auf seiner Oberfläche gleitet.
Eigenschaften von eramikösen für Drahtführung
1. Material: 99% AL2O3
2. Härte: über HRC88
3. Dichte: 3.85g/cm2
4. Farbe: Rosa, Elfenbeinweiß
5. Die Rauheit des Drahtführers: Feinschliff, bis Ra0.2

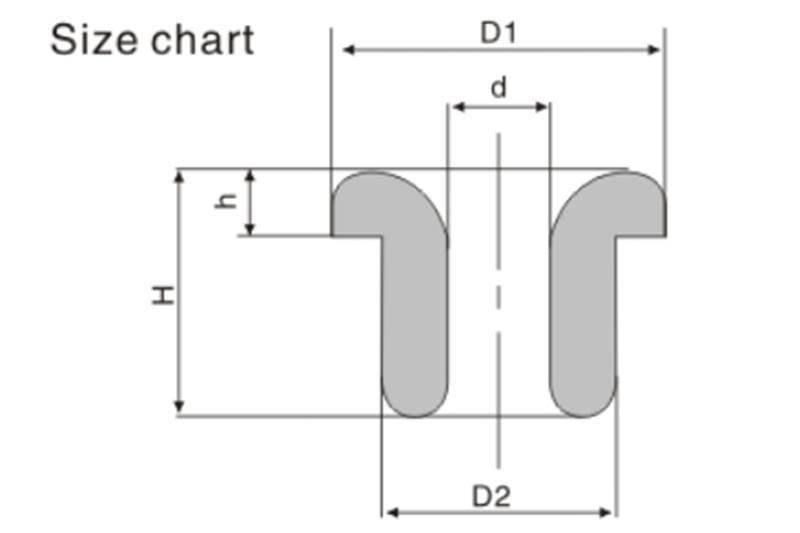

| Seriennummer | Spezifikation | (Toleranz±0.05MM) | ||||
| D1 | D2 | d | H | h | ||
| 1 | QH99-1511 | 4.5 | 2.7 | 0.9 | 3.0 | 1.0 |
| 2 | QH99-1277 | 4.2 | 3.0 | 1.0 | 4.0 | 1.0 |
| 3 | QH99-1447 | 4.2 | 3.0 | 2.0 | 5.0 | 1.0 |
| 4 | QH99-1573 | 5.0 | 3.5 | 2.4 | 3.6 | 1.0 |
| 5 | QH99-1496 | 5.5 | 4.0 | 1.9 | 4.3 | 1.3 |
| 6 | QH99-1315 | 5.9 | 4.0 | 2.0 | 8.0 | 1.2 |
| 7 | QH99-1578 | 6.0 | 4.2 | 2.5 | 4.8 | 1.2 |
| 8 | QH99-1410 | 6.0 | 4.5 | 2.1 | 5.0 | 1.5 |
| 9 | QH99-1407 | 6.7 | 4.7 | 2.6 | 3.2 | 1.2 |
| 10 | QH99-1545 | 7.0 | 5.0 | 3.0 | 6.0 | 1.4 |
| 11 | QH99-1497 | 7.8 | 5.9 | 3.4 | .0 | 1.6 |
| 12 | QH99-1534 | 7.7 | 6.0 | 3.3 | 6.0 | 2.0 |
| 13 | QH99-1575 | 10.2 | 6.2 | 4.1 | 10 | 2.0 |
| 14 | QH99-1576 | 10 | 6.8 | 4.0 | 10 | 2.0 |
| 15 | QH99-2351 | 10 | 7.0 | 4.5 | 8.0 | 2.0 |
| 16 | QH99-1526 | 9.6 | 7.2 | 4.0 | 7.5 | 2.5 |
| 17 | QH99-1572 | 11 | 8.0 | 3.6 | 9.0 | 3.0 |
| 18 | QH99-1349 | 13 | 9.0 | 4.0 | 7.0 | 2.0 |
| 19 | QH99-1350 | 11.7 | 9.5 | 5.5 | 8.2 | 2.4 |
| 20 | QH99-1558 | 12 | 9.8 | 6 | 8.0 | 2.0 |
| 21 | QH99-1470 | 14 | 10 | 6.5 | 9.8 | 3.0 |
Qianhe bietet vielfältige Komponenten für Drahtwickelmaschine. Als ein Hersteller und Lieferant von Drahtspannvorrichtung bieten wir hauptsächlich Drahtspannvorrichtung, pneumatische Schneidzangen und Schere sowie Drahtführung von Wickelmaschinen. Mit reicher Erfahrung in Drahtwickel bieten wir die hochwertigen Drahtwickelmaschinen für die globalen Kunden.
