Rubin bestückter Drahtführer

Beschreibung

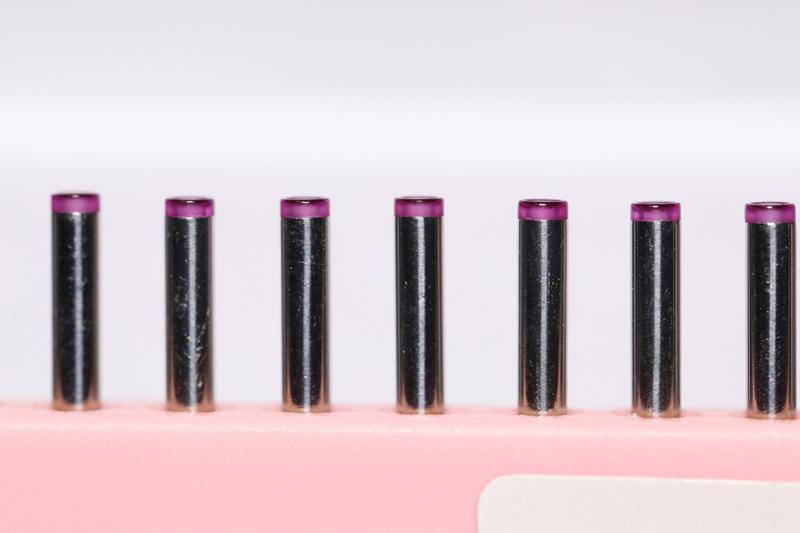

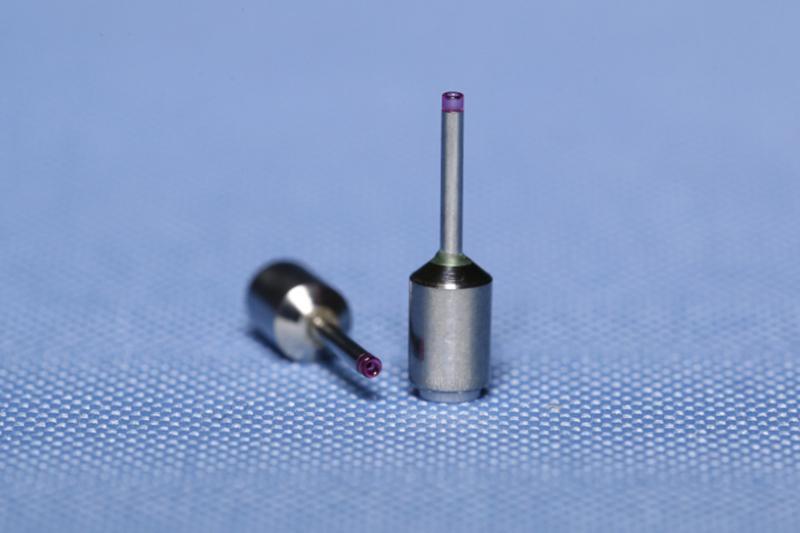

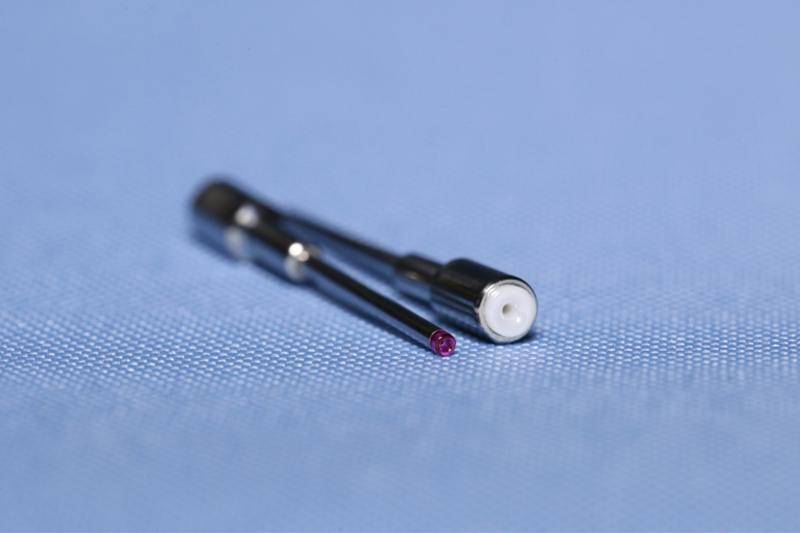

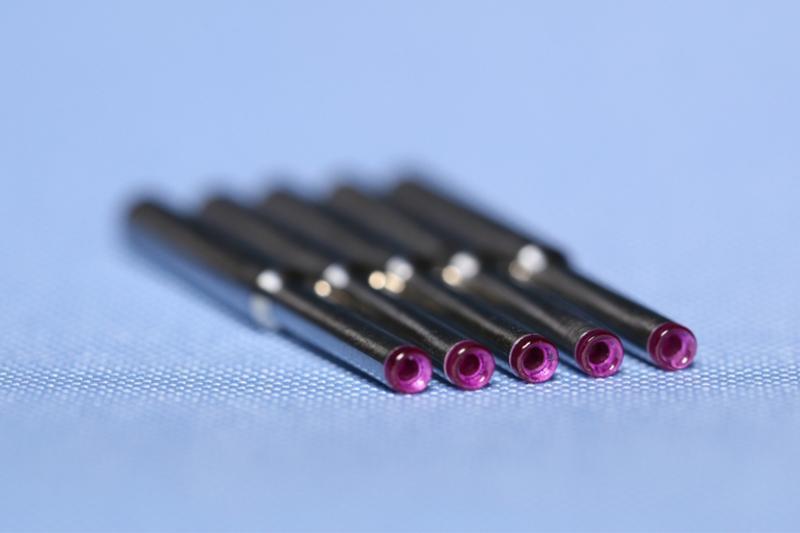

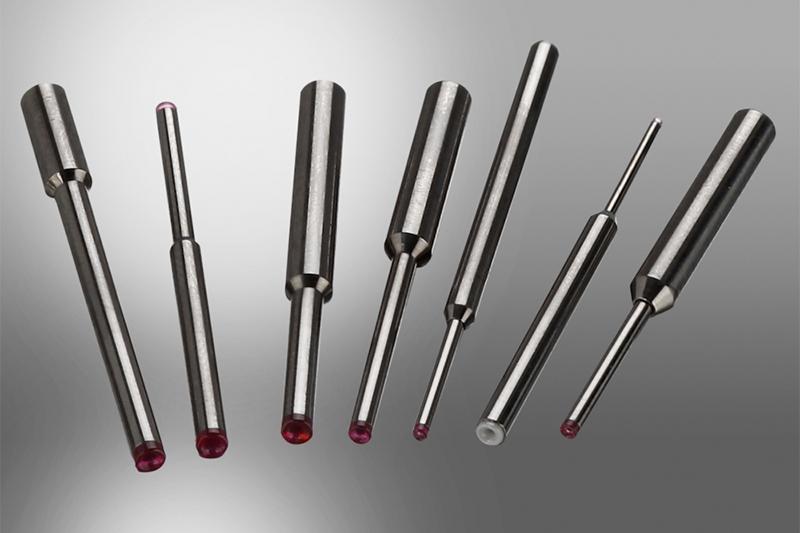

Der Rubin bestückte Drahtführer wird zuerst durch den hochwertigen Edelstahl-Metallkörper und die ultrahochfesten Kristalledelsteine präzis bearbeitet. Und dann werden sie eingelegt und zusammengebaut.

Wegen der ultrahohen Härte und der hohen Verschleißfestigkeit von Rubin sowie der einzigartigen professionellen Technologie und der hochpräzisen Ausrüstung von QIANHE für die Schleif- und Polierbearbeitung erreichen die Rauheit des Innenlochs, die Rauheit von Außendurchmesser und R bis zu Ra0.025, was garantiert, dass die Schadenswahrscheinlichkeit für den Lackdraht während des Gebrauchs extrem gering ist.

Darüber hinaus verfügt Drahtführer mit Rubin-Spitze wegen der guten Zähigkeit von rostfreiem Stahl und durch die Feinbearbeitung und den eingelegten Montage über die doppelte Lebensdauer mehr als den Wolframkarbid-Drahtführer in der gleichen Anwendungsumgebung.

Anwendung
Der Drahtführer mit Rubin-Spitze wird hauptsächlich für die völlig automatischen Wickelmaschinen, wie Wickelmaschine mit Transformator, Wickelmaschine mit Elektromotor, Lackdrahtwickelmaschine verwendet. Er eignet sich für dünne Drahtwicklung und den kontinuierlichen Betrieb für lange Zeit.

Eigenschaft
1. Ultrahohe Abriebfestigkeit und ultrahohe Härte bis 1800 ~ 2200Vickers
2. Der Hauptkörper von Drahtführer mit Rubin-Spitze besteht aus rostfreiem Stahl mit ultrahoher Härte.
3. Ultra lange Lebensdauer

Parameter

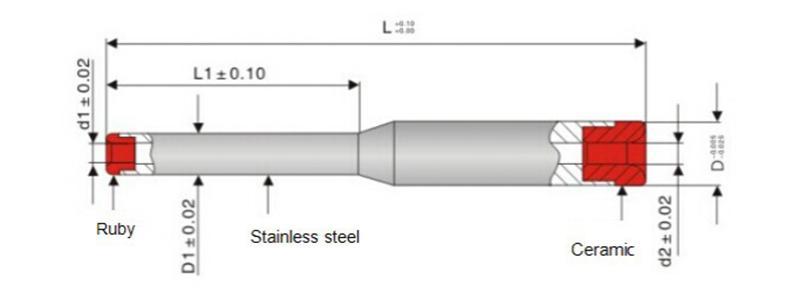

Seriennummer Spezifikation L L1 D D1 d1 d2
1 TB0403-2008-1505 15 5 2.0 0.8 0.3 0.4
2 TB0403-2008-3007 30 7 2.0 0.8 0.3 0.4
3 TB0403-2508-1505 15 5 2.5 0.8 0.3 0.4
4 TB0403-2010-3510 35 10 2.0 1.0 0.3 0.4
5 TB0403-3010-1505 15 5 3.0 1.0 0.3 0.4
6 TB0403-3008-2504 25 4 3.0 0.8 0.3 0.4
7 TB0403-3008-3007 30 7 3.0 0.8 0.3 0.4
8 TB0403-3010-3015 30 15 3.0 1.0 0.3 0.4
9 TB0403-3010-4510 45 10 3.0 1.0 0.3 0.4
10 TB0605-3010-3005 30 5 3.0 1.0 0.5 0.6
11 TB0605-3012-3010 30 10 3.0 1.2 0.5 0.6
12 TB0605-3015-1505 15 5 3.0 1.5 0.5 0.6
13 TB0605-4020-3010 30 10 4.0 2.0 0.5 0.6
14 TB0505-3015-3015 30 15 3.0 1.5 0.5 0.5
15 TB0806-3015-3010 30 15 3.0 1.5 0.6 0.8
16 TB0806-2018-3507 35 7 2.0 1.8 0.6 0.8
17 TB0806-3015-3008 30 8 3.0 1.5 0.6 0.8
18 TB1008-4020-1505 15 5 4.0 2.0 0.8 1.0
19 TB0808-3000-4500 45 * 3.0 * 0.8 0.8
20 TB0808-3015-1409P 14 9 3.0 1.5 0.8 0.8

Wir können den Drahtführer mit Rubin-Spitze nach den Kundenanforderungen herstellen.

Erläuterung der Produktnummer (TB Serie)
Spezifikation: d1=0.3, d2=0.4, L=30, D=2, D1=0.8, L1=7.
T" bedeutet feine Keramik, "B" bedeutet Rubin.
Verarbeitungslimit: d1>0.2mm D1>0.7mm

Qianhe bietet vielfältige Komponenten für Drahtwickelmaschine. Als ein Hersteller und Lieferant von Drahtspannvorrichtung bieten wir hauptsächlich Drahtspannvorrichtung, pneumatische Schneidzangen und Schere sowie Drahtführung von Wickelmaschinen. Mit reicher Erfahrung in Drahtwickel bieten wir die hochwertigen Drahtwickelmaschinen für die globalen Kunden.
