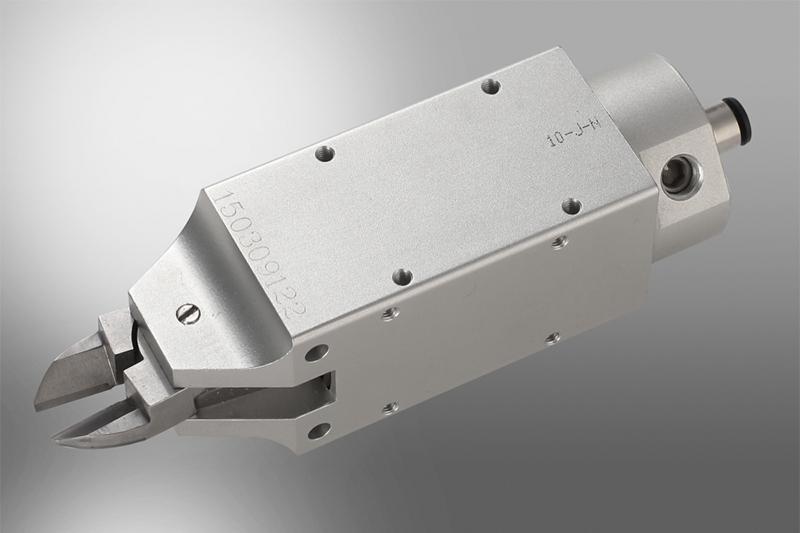

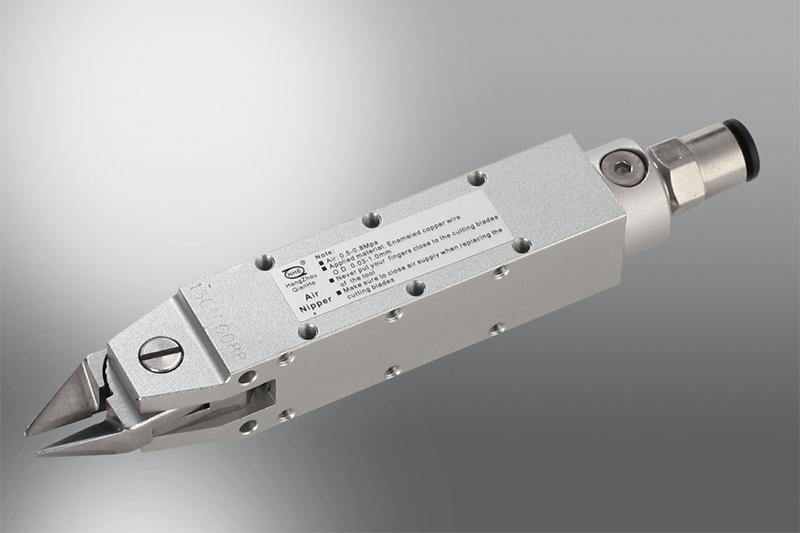

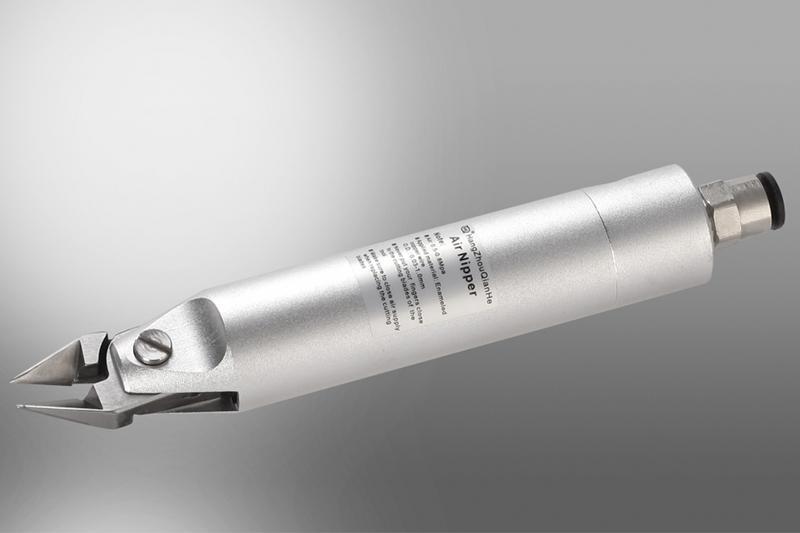

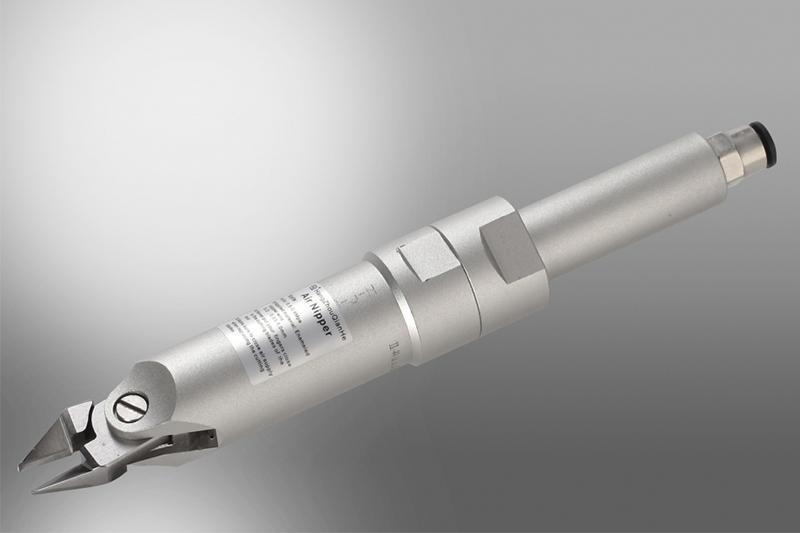

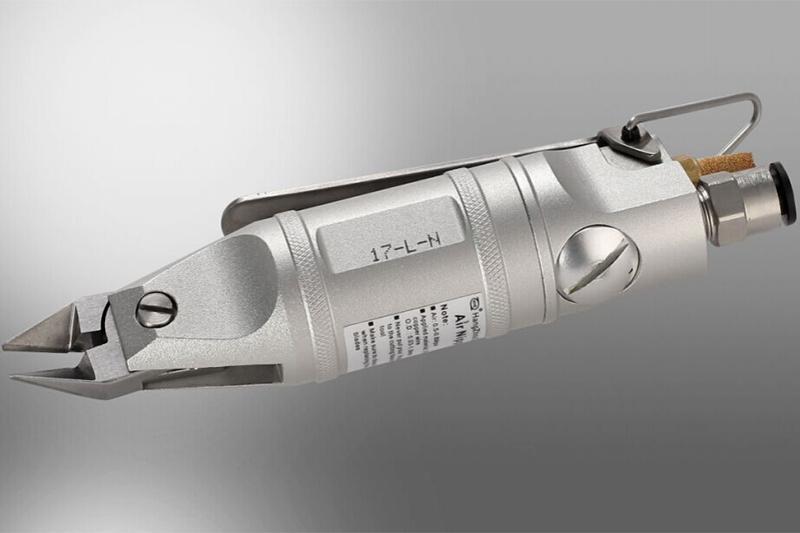

Pneumatische Schneidzange / Drucktluftzange

Beschreibung
Der Luftquettzylinder ist der Hauptteil der pneumatischen Schneidzange / Drucktluftzange, die verwendet wird, den Schneidkopf anzupassen.

Empfohlene Anwendung
Die Druckluftschere / pneumatische Schere wird verwendet, die Kupferlackdrähte, Trafostifte, Kunststoff und so weiter zu schneiden, wenn der Draht automatisch abgeschnitten wird, nachdem die vollautomatische Wickelmaschine die Spulenwicklung beendet hat.

Eigenschaft
Die Oberfläche der Drucktluftzange ist gehärtet und nicht leicht zerkratzt. Die Kolben und Dichtring bestehen aus den hochwertigen Materialien.

Parametertabelle des Zylinders, der mit dem Schneidkopf übereinstimmt
Der Zylinder mit verschiedenen Spezifikationen kann mit verschiedenen Schneidklingen ausgestattet werden, dessen Rand aus dem speziellen Wolframstahlmaterial besteht. Bitte überlasten Sie die Schere nicht.
Modell von Zylinder Spezifikation des angepassten Messerkopfes Schnittkapazität (Φmm)
Kupferkabel Eisendraht Weicher Draht
CS10,C20,C40, Manueller Scherzylinder WIS-A,B,D,F,G;WLS/WCS series 0.02-1.0 0.02-0.50 0.02-2.0
C30 WIS-A,B,D,F,G;WLS/WCS series 0.02-1.0 0.02-0.50 0.02-2.0
C25 WIS-E 0.02-1.0 0.02-0.5 0.02-2.0
C50 WIS-E2 0.02-1.0 0.02-0.5 0.02-2.0
CS-5 -- 0.02-0.5 -- --
C45 WIB Serie (A,B,C) 0.10-2.5 0.1-1.5 0.1-3.0

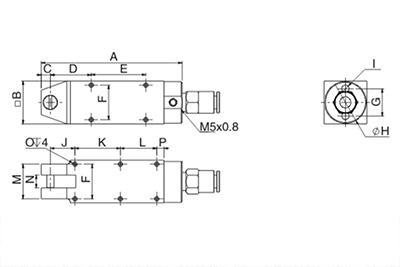

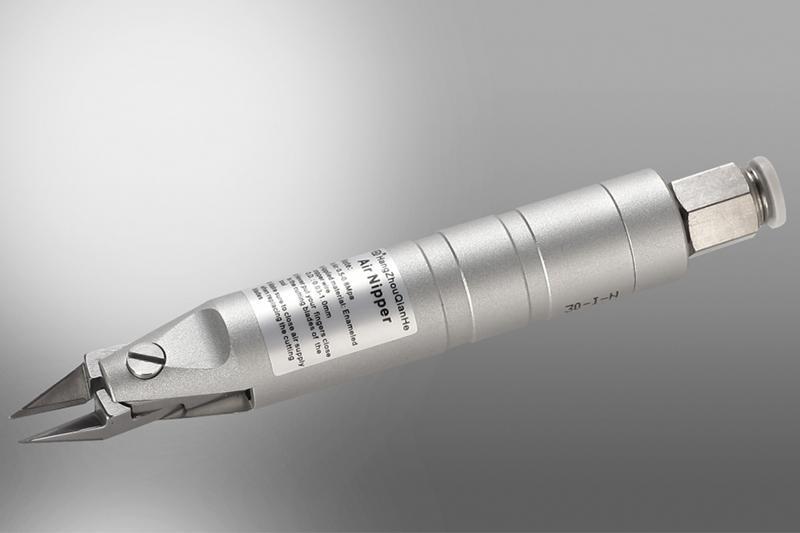

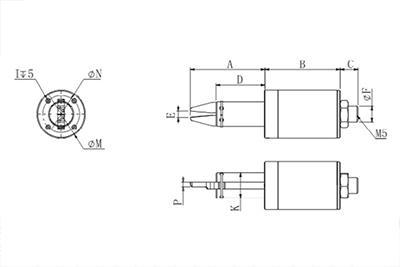

Cs10 Drucktluftzange
Modell-Nr. Größe (mm) Gewicht(g) Material
A B C D E F G H I J K L M N O P

CS10 100 20 7 18 40 16 23 18 M3 15 - - 17 7 - - 80 Aluminiumlegierung

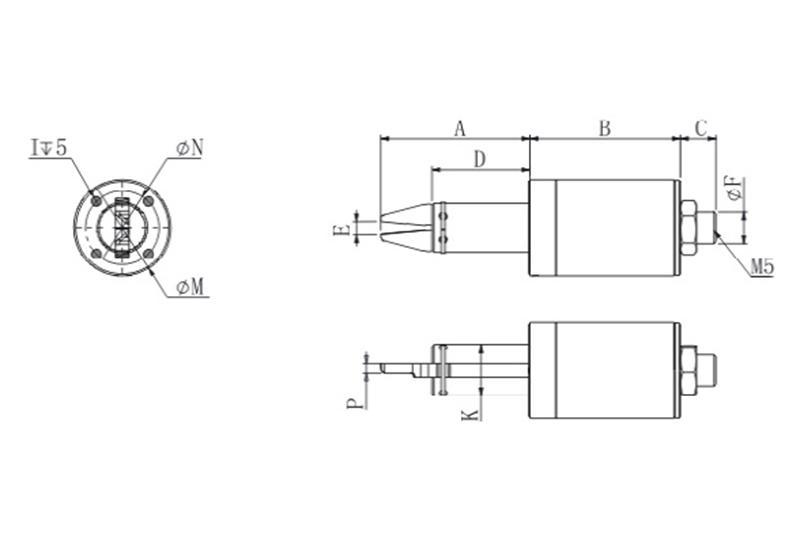

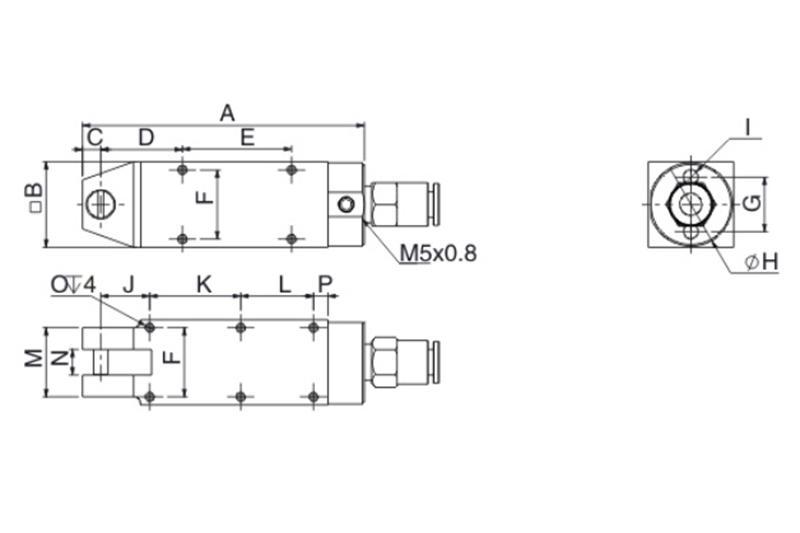

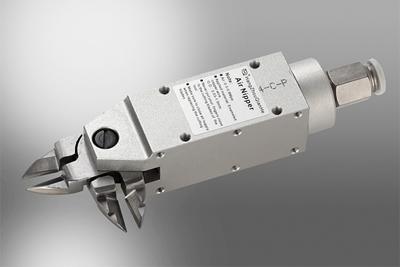

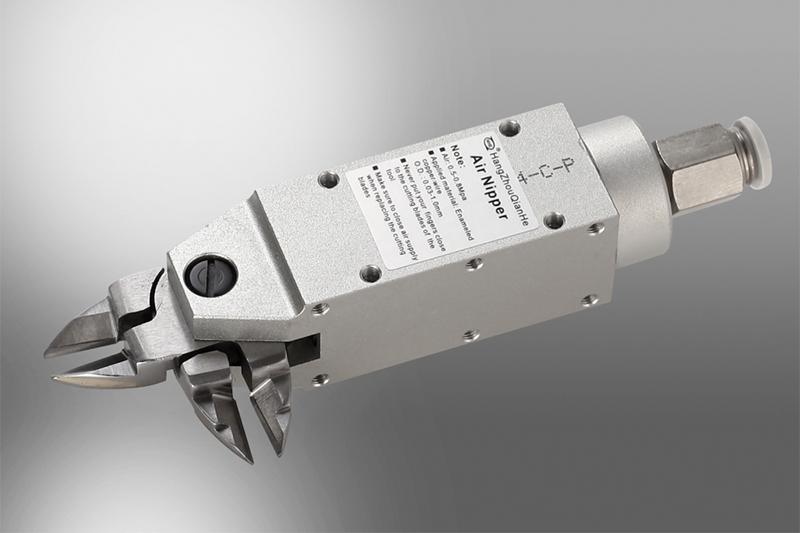

C20, C45 Drucktluftzange
Modell-Nr. Größe (mm) Gewicht(g) Material
A B C D E F G H I J K L M N O P

C20 77.5 23.5 5 22.5 30 19 15 23 4 13.5 25 20 19 7 M3 4 76 Aluminiumlegierung
C45 129 45 9 41 40 36 30 44 M5 36 40 - 26 12 M4 24 412 Aluminiumlegierung

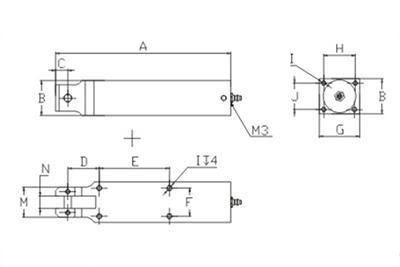

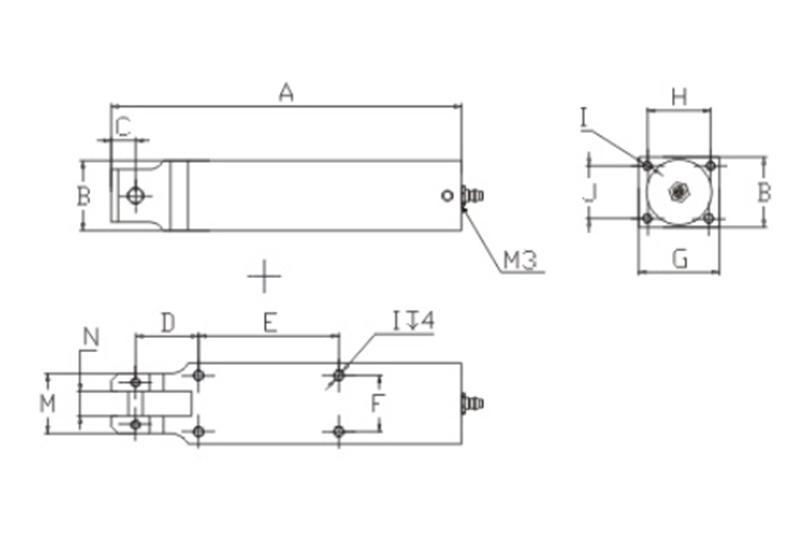

C25 Drucktluftzange
Modell-Nr. Größe (mm) Gewicht(g) Material
A B C D E F G H I J K L M N O P

C25 99 20 7 23 20 16 14 19.5 M3 18 3 11 20 7 M3 24 70 Aluminiumlegierung

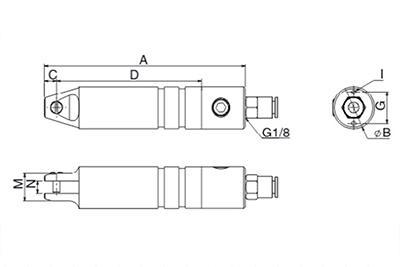

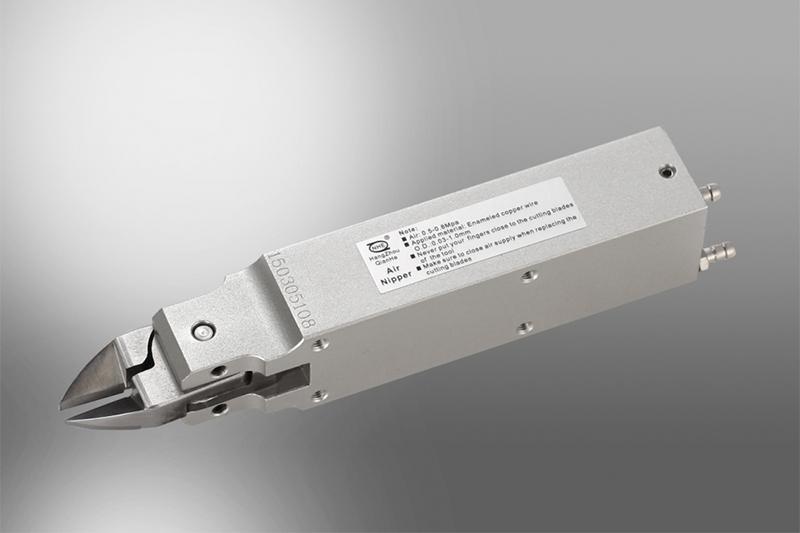

C30 Drucktluftzange
Modell-Nr. Größe (mm) Gewicht(g) Material
A B C D E F G H I J K L M N O P

C30 153 25 5.5 97 - 18 24 28 - - - - 13.1 7 - - 98 Aluminiumlegierung

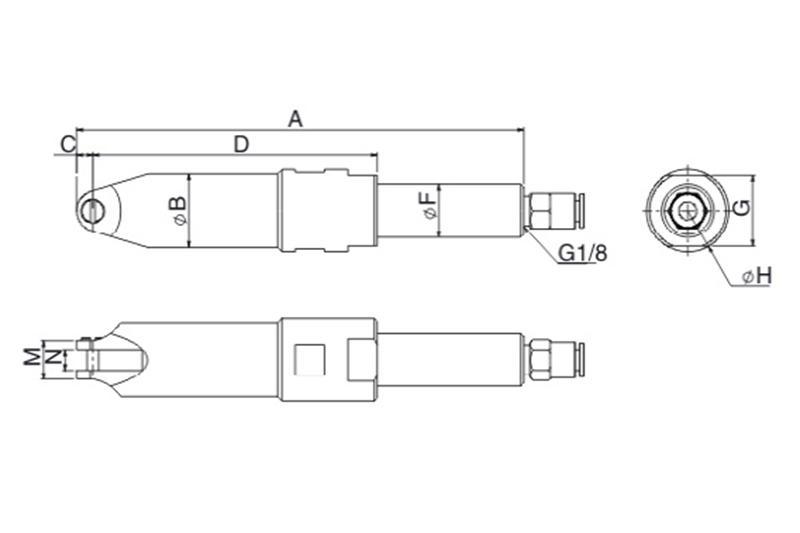

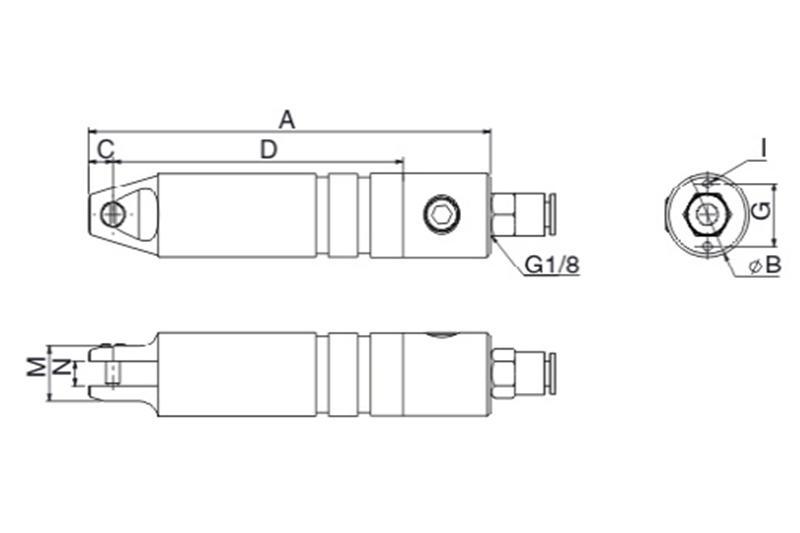

C40, C50 Drucktluftzange
Modell-Nr. Größe (mm) Gewicht(g) Material
A B C D E F G H I J K L M N O P

C40 105 24 7 89 - - 18 - M3 - - - 14.5 7 - - 76 Aluminiumlegierung
C50 99 20 7 82 - - 14 - M3 - - - 14 7 - - 48 Aluminiumlegierung

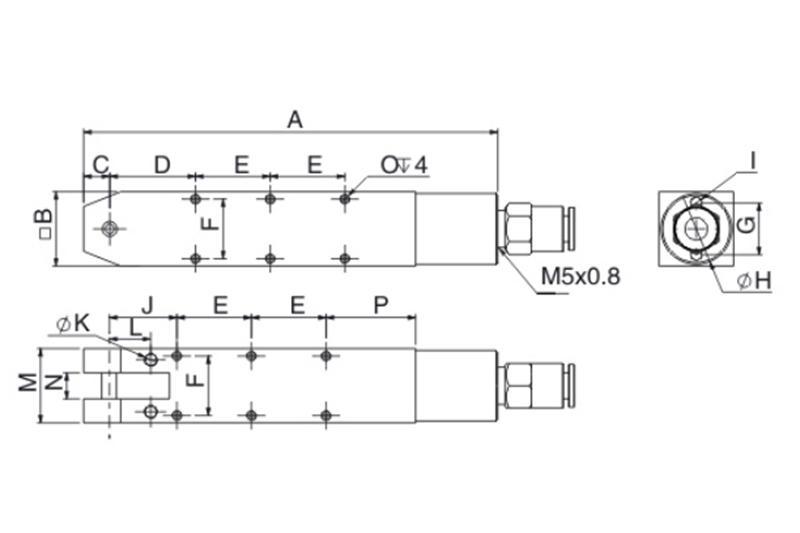

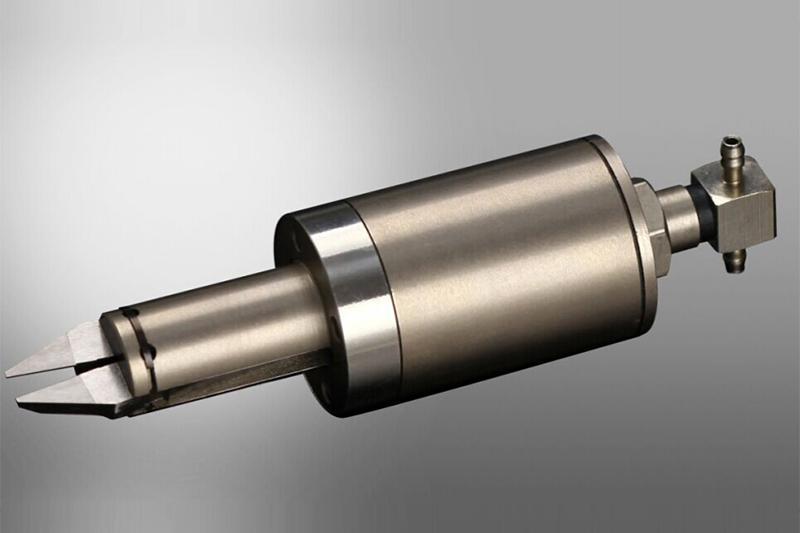

CS-5 Drucktluftzange
Modell-Nr. Größe (mm) Gewicht(g) Material
A B C D E F G H I J K L M N O P

CS-5 38.5 39 9 25 3 8 - - M4 - - - 25 19 - 2.4 144 Hartlegierter Stahl

Qianhe bietet vielfältige Komponenten für Drahtwickelmaschine. Als ein Hersteller und Lieferant von Drahtspannvorrichtung bieten wir hauptsächlich Drahtspannvorrichtung, pneumatische Schneidzangen und Schere sowie Drahtführung von Wickelmaschinen. Mit reicher Erfahrung in Drahtwickel bieten wir die hochwertigen Drahtwickelmaschinen für die globalen Kunden.
